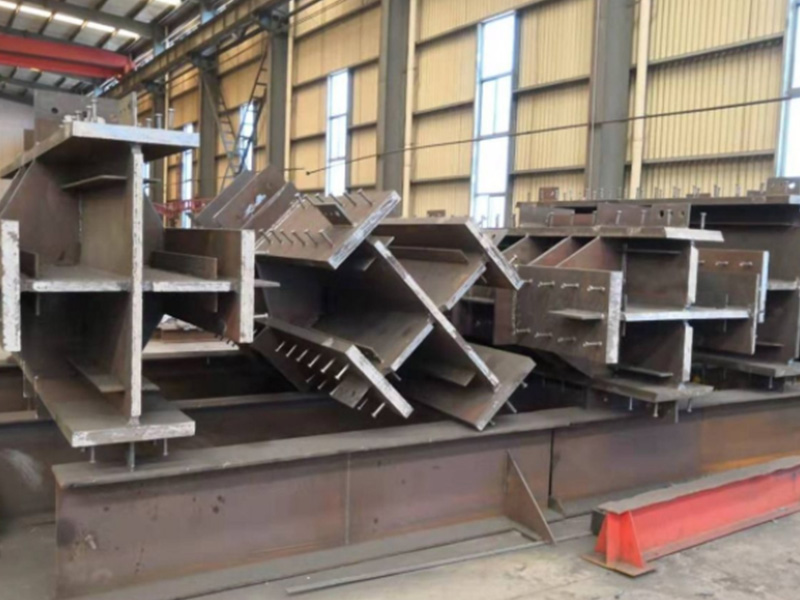

十字柱組立
1.十字柱組立前設備的選擇:A.十字柱的組立可采用人工胎架組立;B.組立的定位焊接可采用氣體保護焊機。
2.十字柱的組立。A.確定裝配基準線:在H型鋼及T型鋼(已組立成H型)組焊完畢并校正合格后,在其端頭腹板上確立裝配基準線,并用記號筆標記、劃線,并用工藝隔板進行初步定位,(臨時)裝配定位工藝隔板,然后,以該裝配基準線及工藝隔板為基準轉配。B.十字柱的組立應在胎架上完成,并輔以千斤頂對部件間頂緊,各部件間的定位點焊長度40~60mm左右,焊角6mm,間距300~400mm。
3.注意的是在拼成十字前要先將H型和T型鋼校正(校直,校平)。
十字柱的焊接
1.十字柱十字位置焊接采用氣保焊打底,埋弧焊蓋面。
2.做好焊前的準備工作:加設引熄弧板;清理焊接區。③焊接參數的選擇:氣保焊焊接電流:I=240~280A,焊接電壓:U=26~32V、焊接速度:V=120~150mm/min。④焊接順序的選擇:為合理的控制焊接過程中產生的變形,焊接順序按以下進行,并在焊接過程中加強檢查,以便隨時作出相應調整。用液壓千斤頂進行矯正。
3.a對于十字和T形的坡口焊接,在構件放置條件允許或易于翻身的情況下,采用雙面坡口對稱順序焊接。④-b.對雙面坡口不對稱的,宜采用先焊深坡口側部分焊縫,后焊淺坡口側,最后焊完深坡口側焊縫的順序
4.c對大型結構宜采取分部組裝焊接,分別矯正變形后再進行總裝焊接或連接。
5.十字柱焊接完成后,將工藝隔板去除,并對十字柱進行打磨。
6.十字柱矯正十字柱矯正采用手工火焰矯正方法進行矯正。利用火焰矯正時,加熱溫度控制在650℃左右,扭曲變形矯正時,一端固定,另一端采
